Aluminium, Commercial Alloy

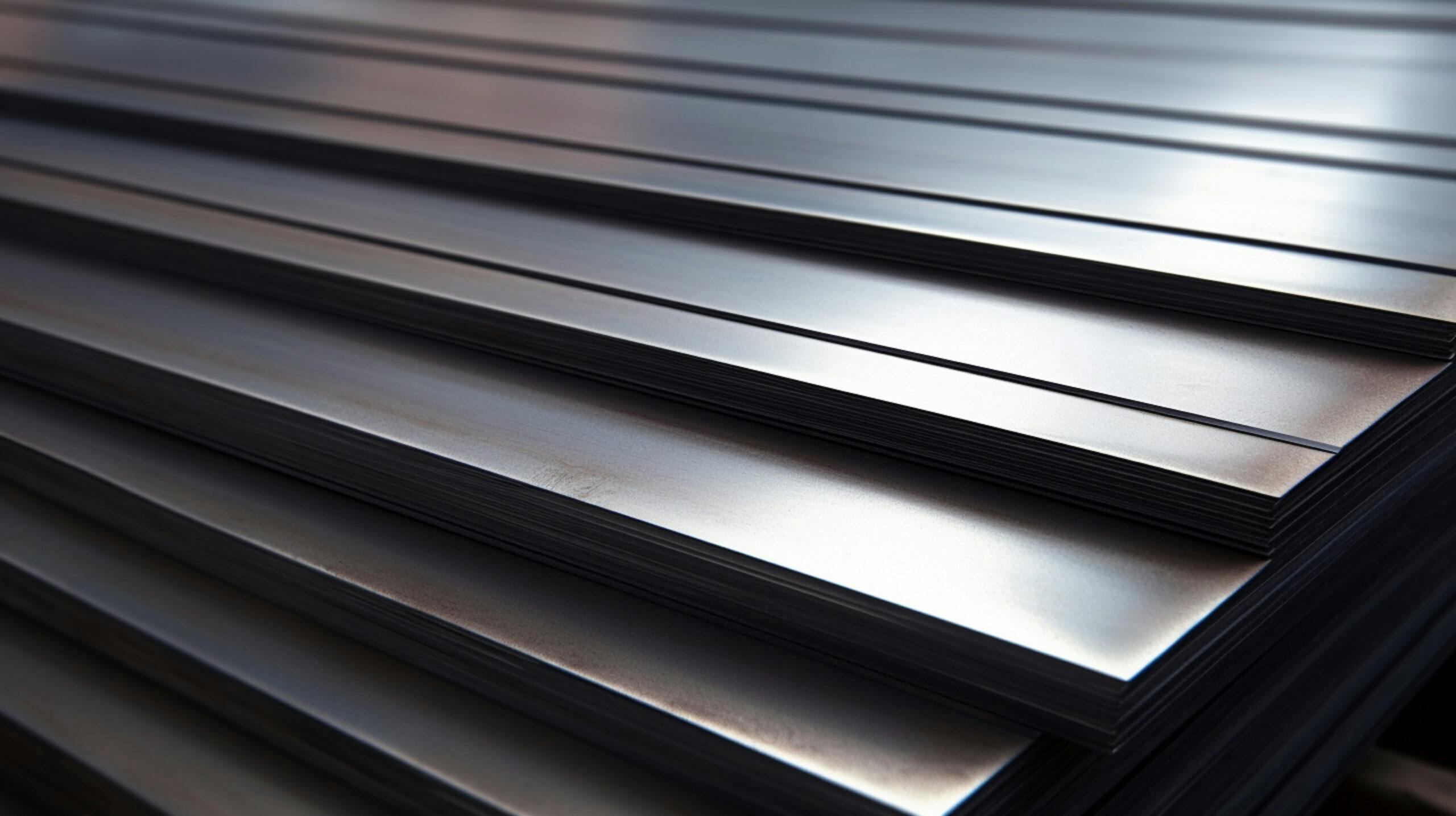

3103 H14 Sheet
3003に近い特性を持つ市販のアルミ合金。.
Aluminium 3103 is a medium strength aluminium alloy often found in transport and HVAC applications.
It has very similar properties to 3003. It has better mechanical properties over the 1000 series alloys especially at elevated temperatures.
PDFダウンロード
レンジ
| シートサイズ | 厚さ |
| 2000 x 1000 | 1.0mm - 1.5mm |
| 2500 x 1250 | 1.0mm - 3.0mm |
| 3000 x 1250 | 3.0mm |
ご注意
もしお探しのものが見つからない場合は、以下の連絡先までお問い合わせください。 ローカルサービスセンター お客様のご要望にお応えします。.
3103 H14 Aluminium Related Specifications
| システム / スタンダード | 国・地域 | グレード / 役職 |
| AA | アメリカ | 3103-H14 |
| EN / DIN | ヨーロッパ | EN AW-3103-H14 / 3.0515 |
| EN名 | ヨーロッパ | AlMn1-H14 |
| GB | 中国 | 3103-H14 (GB/T 3190) |
| 日本工業規格 | 日本 | A3103-H14 |
| 国連 | インターナショナル | A93103 (3103-H14) |
| BS (older) | 英国 | 3103 (N3) H14 |
| アフノール | フランス | 3103-H14 (AlMn1) |
プロパティ
化学組成
Alloy 3103
| 化学元素 | %プレゼント |
| マンガン (Mn) | 0.90 - 1.50 |
| Iron (Fe) | 0.00 - 0.70 |
| Copper (Cu) | 0.00 - 0.10 |
| Magnesium (Mg) | 0.00 - 0.30 |
| ケイ素 (Si) | 0.00 - 0.50 |
| Zinc (Zn) | 0.00 - 0.20 |
| Other (Each) | 0.00 - 0.05 |
| Others (Total) | 0.00 - 0.15 |
| クロム（Cr） | 0.00 - 0.10 |
| Titanium + Zirconium (Ti+Zr) | 0.00 - 0.10 |
| Aluminium (Al) | Balance |
機械的特性
Sheet 0.2mm to 6.0mm
| 機械的性質 | 価値 |
| 引張強度 | 140 - 180 MPa |
| プルーフ・ストレス | 120 Min MPa |
| 硬度 ブリネル | 45 HB |
一般的な物理的特性
| 物理的性質 | 価値 |
| 密度 | 2.73 g/cm³ |
| Melting Point | 655 °C |
| Thermal Expansion | 23.1 x 10-6/K |
| 弾性係数 | 69.5 GPa |
| 熱伝導率 | 160 W/m.K |
| Electrical Resistivity | 42 % IACS |
アプリケーション
- Heat exchangers
- Air condition evaporators
- Aircraft and military components
- Motor vehicle radiators
- Freezer linings
- Cladding alloy
- Office equipment
- Tubing and piping
- Pressure vessels
Characteristics
- Good cold workability
- Very good weldability
- Good resistance to atmospheric corrosion
追加情報
製作
| Process | Rating |
| Workability - Cold | Good |
| 加工性 | Acceptable |
溶接性
| Process | Rating |
| Weldability - Gas | Very Good |
| Weldability - Arc | Very Good |
| Weldability - Resistance | Good |
| Brazability | Very Good |
| Solderability | Very good |
